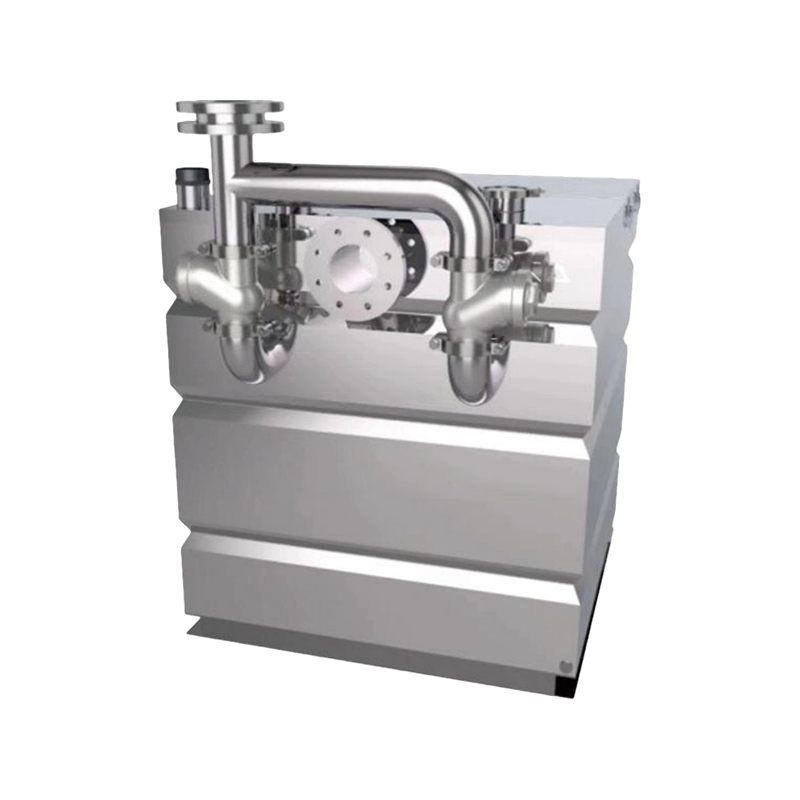

سلسلة JSP(W/N) - رافعة الصرف الصحي الذكي المغلق للصيانة من بلورات الماء - رفع الصرف الصحي بالغسل العكسي

عرض المنتجات اتصل بنا

معدات رفع مياه الصرف الصحي (معدات الصرف)

سلسلة JSP(W/N) - رافعة الصرف الصحي الذكي المغلق للصيانة من بلورات الماء - رفع الصرف الصحي بالغسل العكسي

‏مصعد الصرف الصحي الذكي المغلق الخالي من الصيانة من JSP نطاق التطبيق:‏
‏ يمكن استخدام مصعد الصرف الصحي الذكي المغلق الخالي من الصيانة على نطاق واسع في المنشآت تحت الأرض التي تتطلب تصريف مياه صرف قوي، مثل مشاريع الدفاع المدني، الأقبية، محطات المترو، الممرات تحت الأرض، الحمامات، وأماكن أخرى لا يمكن تصريف مياه الصرف الصحي فيها بسلاسة. الطريقة التقليدية لحل مياه الصرف الصحي في المرافق تحت الأرض هي إنشاء مرافق معالجة مياه الصرف الصحي ثم استخدام مضخات الصرف الصحي لضخ مياه الصرف الصحي إلى شبكة أنابيب الصرف الخارجي. ومع ذلك، فإن هذا النوع من التصريف له العديد من العيوب. نظرا للشوائب المعقدة في مياه الصرف الصحي، بما في ذلك المواد التي يصعب سحقها مثل الأسلاك الحديدية وأغطية الزجاجات، يصعب تجنب تلف مضخة الصرف الصحي بسبب الانسداد، ويجب تنظيفها بانتظام. الرائحة المنبعثة من حفرة الصرف الصحي لا تلوث البيئة فحسب، بل تسبب أيضا ضررا كبيرا لصحة عمال التنظيف.‏

اتصل بنا

السابق: رافعة الصرف الصحي المنزلي JSS 1000V/250V

وصف المنتج

‏مبدأ عمل مصعد الصرف الصحي الذكي المغلق الخالي من الصيانة:‏
‏ يعتمد المصعد خزان صرف صحي مختوم ومغلق ويعمل في حالة محكمة الإغلاق بالكامل؛ سيتم تجهيز المصعد بمجموعتين إلى أربع مجموعات من أجهزة تصريف مياه الصرف الصحي المستقلة والمتناوبة بناء على حجم المياه الوارد للمستخدم. الآن، سيتم شرح مبدأ العمل:‏
‏ (1) في المصعد: عندما يقوم أحد الأجهزة بتصريف مياه الصرف الصحي، يمكن لأجهزة تصريف الصرف الأخرى أن تستقبل تصريف المستخدم بشكل طبيعي دون التأثير على الاستخدام العادي للمستخدم؛ ‏
‏(2) أولا، يتم ترشيح المواد الصلبة في مياه الصرف الصحي عبر مكون التنقيح "التناضح العكسي"، مما يترك جميع الشوائب والملوثات في غرفة الترشيح لتجنب الاتصال المباشر بمضخة الصرف الصحي، مما يلغي التشابك والانسداد، ويطيل عمر خدمة مضخة المياه بأكثر من 5 مرات. ‏
‏(3) تدخل مياه الصرف الصحي المفلترة إلى غرفة تخزين المياه للمعالجة عبر شبكة توجيه من الفولاذ المقاوم للصدأ؛ عندما تصل سعة مستوى السائل إلى القيمة المحددة، يرسل مراقب مستوى السائل إشارة بيانات إلى نظام التحكم المركزي القابل للبرمجة لإبلاغ مضخة الصرف الصحي ببدء العمل؛ ‏
‏(4) تأخذ مضخة الصرف المياه من قاع غرفة التخزين لخلط الرواسب مع مياه الصرف الصحي، متجنبا امتصاص الملوثات على جدار غرفة التخزين؛ ثم يتم إعادة إدخال مياه الصرف إلى غرفة الترشيح عبر أنبوب تحويل شبكية، وتستخدم وظيفة "الغسل العكسي" لتصريف الشوائب والجزيئات الصلبة في غرفة الترشيح إلى بئر الصرف الصحي الخارجي أو شبكة الأنابيب مع تدفق المياه بالضغط. تم اختبار تأثير الارتداد على أنه ممتاز.‏

‏الميزات التقنية لمصعد الصرف الصحي الذكي المغلق الخالي من الصيانة:‏

‏(1) في المصعد: عندما يقوم أحد الأجهزة بتصريف مياه الصرف الصحي، يمكن لأجهزة تصريف الصرف الأخرى أن تستقبل تصريف المستخدم بشكل طبيعي دون التأثير على الاستخدام العادي للمستخدم؛ ‏
‏(2) أولا، يتم ترشيح المواد الصلبة في مياه الصرف الصحي عبر مكون التنقيح "التناضح العكسي"، مما يترك جميع الشوائب والملوثات في غرفة الترشيح لتجنب الاتصال المباشر بمضخة الصرف الصحي، مما يلغي التشابك والانسداد، ويطيل عمر خدمة مضخة المياه بأكثر من 5 مرات. ‏
‏(3) تدخل مياه الصرف الصحي المفلترة إلى غرفة تخزين المياه للمعالجة عبر شبكة توجيه من الفولاذ المقاوم للصدأ؛ عندما تصل سعة مستوى السائل إلى القيمة المحددة، يرسل مراقب مستوى السائل إشارة بيانات إلى نظام التحكم المركزي القابل للبرمجة لإبلاغ مضخة الصرف الصحي ببدء العمل؛ ‏
‏(4) تأخذ مضخة الصرف المياه من قاع غرفة التخزين لخلط الرواسب مع مياه الصرف الصحي، متجنبا امتصاص الملوثات على جدار غرفة التخزين؛ ثم يتم إعادة إدخال مياه الصرف إلى غرفة الترشيح عبر أنبوب تحويل شبكية، وتستخدم وظيفة "الغسل العكسي" لتصريف الشوائب والجزيئات الصلبة في غرفة الترشيح إلى بئر الصرف الصحي الخارجي أو شبكة الأنابيب مع تدفق المياه بالضغط. تم اختبار تأثير الارتداد على أنه ممتاز.‏

‏الميزات التقنية لمصعد الصرف الصحي الذكي المغلق الخالي من الصيانة:‏
‏(1) قد تحتوي جودة المياه المعالجة بواسطة المصعد على مكونات تآكل، لذا فإن التكوين القياسي مصنوع من الفولاذ المقاوم للصدأ المقاوم للصدأ (ويمكن أيضا اختيار مواد أخرى حسب المستخدم وظروف العمل)؛ تتميز المعدات بأكملها بعملية فريدة: المكونات مسحوبة على البرود وملحومة بقوس الأرجون، مع تقنية لحام أحادي الجانب وتقنية التشكيل المزدوج الوجه، والتي تتمتع بقوة ممتازة وتقضي على تسرب المياه وضعف الختم؛ بعد الانتهاء من مجموعة المعدات الكاملة، يتم غسل السطح الداخلي أولا بالحمض ثم تخضع لمعالجة مضادة للأكسدة، ثم يتم فرشاة السطح الخارجي أولا، ثم غسله بالحمض، وأخيرا التمهيد على السطح الخارجي. وبهذه الطريقة، تتضاعف قوة المادة المضادة للتآكل بعد معالجة السطح الداخلي والخارجي، ويصبح السطح الخارجي أسهل في الصيانة ويبدو جميلا؛ ‏
‏(2) المصعد مجهز بعدة مجموعات من وظائف تصريف مياه الصرف الصحي المستقلة والمتناوبة؛ عندما يكون هناك جهاز تصريف مياه صرف يعمل، يستخدم الجهاز صمام فحص صامت أحادي الاتجاه الذي طورته شركتنا بشكل مستقل لعزل النظام تماما عن خط الأنابيب الخارجي، مما يضمن التشغيل الطبيعي دون التأثير على شبكة خطوط الأنابيب الخارجية وتعزيز سلامة المستخدم؛ ‏
‏(3) تعتمد بنية غرفة الترشيح ذات حقوق الملكية الفكرية المستقلة أحدث تقنيات التناضح العكسي المتوفرة حاليا في السوق. من خلال الجمع بين شاشة ثقب ممتدة وغلاف تحمل الضغط، يتم عزل الشوائب والأوساخ تماما. التصميم الذكي للهيكل له أيضا وظيفة مضادة للانسداد؛ تتكون غرفة الترشيح بالكامل من الفولاذ المقاوم للصدأ، واستخدام تقنية التشكيل لمرة واحدة يعزز متانة المكونات ويطيل عمر الخدمة بشكل كبير؛ ‏
‏(4) يعتمد نظام التحكم في المصعد وحدة تحكم مركزية متكاملة للتحكم المركزي، مما يتجنب حدوث سوء تشغيل يدوي عند إيقاف التشغيل اليدوي؛ النظام الذكي والتلقائي بالكامل يلغي الحاجة إلى وجود موظفين مخصصين في غرفة المضخات، مما يوفر نفقات متعددة ويحسن كفاءة العمل؛ وفي الوقت نفسه، يمكن تجهيز محطة الضخ اختياريا بوظيفة المراقبة عن بعد: حيث يمكن نقل معلومات تشغيل محطات الضخ في مواقع مختلفة إلى مركز خدمة ما بعد البيع لدينا عبر الإنترنت، حتى يتمكن المحترفون من فهم تشغيل المعدات في الوقت المناسب، وتقديم خدمات أكثر سهولة وسرعة للمستخدمين؛ ‏
‏(5) جميع صمامات المصعد مجهزة بصمامات صرف صحي متخصصة طورتها شركتنا بشكل مستقل، والتي تحل عيوب الصمامات العادية مثل سهولة التشابك، والإغلاق المرتخي، والضوضاء العالية الناتجة عن شوائب الصرف الصحي؛ ‏
‏(6) باختصار، يتميز المصعد بكونه خاليا من الصيانة.‏

‏مخطط تخطيطي لتركيب المضخة المزدوجة المدمجة‏

‏رسم الواجهة / منظر جانبي / مخطط الطابق‏

‏المعايير الفنية الرئيسية للمعدات‏

‏الرقم التسلسلي‏	‏نموذج الجهاز‏	‏حجم تفريغ المعدات‏		‏رأس‏	‏طاقة مضخة واحدة‏	‏الحجم الفعال‏
‏الرقم التسلسلي‏	‏نموذج الجهاز‏	‏(م³/ساعة)‏	(L/s)	‏(م)‏	‏(كيلو وايت)‏	‏(س)‏
1	JSPN10-18-1.5	10	2.8	18	1.5	1100
2	JSPN10-25-2.2	10	2.8	25	2.2	1100
3	JSPN10-33-3.0	10	2.8	33	3	1100
4	JSPN15-16-1.5	15	4.2	16	1.5	1100
5	JSPN15-22-2.2	15	4.2	22	2.2	1100
6	JSPN15-30-3.0	15	4.2	30	3	1100
7	JSPN20-10-1.5	20	5.6	10	1.5	1100
8	JSPN20-16-2.2	20	5.6	16	2.2	1100
9	JSPN20-20-3.0	20	5.6	20	3	1100
10	JSPN20-28-4.0	20	5.6	28	4	1100
11	JSPN20-35-5.5	20	5.6	35	5.5	1100
12	JSPN30-10-2.2	30	8.3	10	2.2	1100
13	JSPN30-15-3.0	30	8.3	15	3	1100
14	JSPN30-22-4.0	30	8.3	22	4	1100
15	JSPN30-30-5.5	30	8.3	30	5.5	1100
16	JSPN40-33-7.5	40	11.1	33	7.5	1340
17	JSPN45-8-2.2	45	12.5	8	2.2	1340
18	JSPN45-12-3.0	45	12.5	12	3	1340
19	JSPN45-16-4.0	45	12.5	16	4	1340
20	JSPN45-22-5.5	45	12.5	22	5.5	1340
21	JSPN50-8-2.2	50	13.9	8	2.2	1340
22	JSPN50-10-3.0	50	13.9	10	3	1340
23	JSPN50-15-4.0	50	13.9	15	4	1340
24	JSPN50-20-5.5	50	13.9	20	5.5	1340
25	JSPN50-25-7.5	50	13.9	25	7.5	1340
26	JSPN75-6-2.2	75	20.8	6	2.2	1340
27	JSPN75-8-3.0	75	20.8	8	3	1340
28	JSPN75-10-4.0	75	20.8	10	4	1340
29	JSPN75-16-5.5	75	20.8	16	5.5	1340
30	JSPN75-21-7.5	75	20.8	21	7.5	1340

‏جدول مظهر المعدات وأبعاد التركيب‏

‏حجم خزان المياه (مم)‏			‏الحد الأدنى لحجم المساحة لتركيب المعدات (مم)‏			‏ارتفاع الاستيراد (مم)‏	‏ارتفاع الخروج (مم)‏	‏العيار المستورد (مم)‏	‏قطر التصدير (مم)‏	‏قطر مخرج مياه الصرف الصحي (مم)‏
‏طول‏	‏عرض‏	‏ارتفاع‏	‏طول‏	‏عرض‏	‏ارتفاع‏	A	B	C	D	E
1200	1000	1000	1600	1500	1700	850	110	φ110	φ110	φ75

‏ملاحظة‏
‏1) يمكن وضع الأجهزة المدمجة في حفر معدات مخصصة أو تركيبها على قواعد جاهزة على الأرض. يختلف حجم حفرة المعدات أو القاعدة الجاهزة حسب حجم خزان المياه؛ ‏
‏2) أبعاد التركيب في الجدول هي الأبعاد القياسية لشركة جينغشوي، والتي تقدم كمرجع لمهندسي التصريف والمستخدمين أثناء التصميم والبناء؛ يمكن أيضا تصميمه وتصنيعه وفقا لمتطلبات المشروع؛ ‏
‏3) تتطلب المعدات الجاهزة معالجة مقاومة للماء للأساس وخزان جمع المياه. يجب حجز خزان جمع المياه على جانب واحد من مخرج المعدات، بأبعاد أساسية هي L: W: H: 400:400؛ 4) يتم ثقوب قاعدة المعدات في مكانها وتثبيتها بمسامير تمدد M12 * 100.‏

‏مخطط تخطيطي لتركيب المضخة المزدوجة الخارجية‏

‏رسم الواجهة / منظر جانبي / مخطط الطابق‏

‏المعايير الفنية الرئيسية للمعدات‏

‏الرقم التسلسلي‏	‏نموذج الجهاز‏	‏حجم تفريغ المعدات‏		‏رأس‏	‏طاقة مضخة واحدة‏	‏الحجم الفعال‏
‏الرقم التسلسلي‏	‏نموذج الجهاز‏	‏(م³/ساعة)‏	(L/s)	‏(م)‏	‏(كيلو وايت)‏	‏(س)‏
1	JSPW15-22-2.2	15	2.2	22	4.2	1200
2	JSPW15-30-4.0	15	4	30	4.2	1200
3	JSPW18-15-1.5	18	1.5	15	5	1200
4	JSPW20-15-2.2	20	2.2	15	5.6	1200
5	JSPW25-22-4.0	25	4	22	6.96	1200
6	JSPW25-30-5.5	25	5.5	30	6.96	1200
7	JSPW27-15-2.2	27	2.2	15	7.5	1200
8	JSPW30-22-5.5	30	5.5	22	8.3	1200
9	JSPW30-30-7.5	30	7.5	30	8.3	1200
10	JSPW37-13-3.0	37	3	13	10.2	1400
11	JSPW40-15-4.0	40	4	15	11.1	1400
12	JSPW40-30-7.5	40	7.5	30	11.1	1400
13	JSPW45-22-5.5	45	12.5	22	5.5	1400
14	JSPW50-10-3.0	50	13.9	10	3	1400
15	JSPW60-13-4.0	60	16.7	13	4	1400
16	JSPW65-25-11	65	18.1	25	11	1400
17	JSPW70-7-3.0	70	19.4	7	3	1400
18	JSPW70-10-4.0	70	19.4	10	4	1400
19	JSPW70-20-7.5	70	19.4	20	7.5	1400
20	JSPW70-22-11	70	19.4	22	11	1400
21	JSPW80-10-4.0	80	22.2	10	4	2000
22	JSPW80-15-7.5	80	22.2	15	7.5	2000
23	JSPW85-20-11	85	23.6	20	11	2000
24	JSPW100-7-4.0	100	27.8	7	4	2000

‏جدول مظهر المعدات وأبعاد التركيب‏

‏حجم خزان المياه (مم)‏			‏الحد الأدنى لحجم المساحة لتركيب المعدات (مم)‏			‏ارتفاع الاستيراد (مم)‏	‏ارتفاع الخروج (مم)‏	‏العيار المستورد (مم)‏	‏قطر التصدير (مم)‏	‏قطر مخرج مياه الصرف الصحي (مم)‏
‏طول‏	‏عرض‏	‏ارتفاع‏	‏طول‏	‏عرض‏	‏ارتفاع‏	A	B	C	D	‏و‏
1200	1000	1000	1800	1800	1700	850	110	φ110	φ110	φ110
