رافعات الصرف الصحي المدمرة JSPF

عرض المنتجات اتصل بنا
معدات رفع مياه الصرف الصحي (معدات الصرف)

رافعات الصرف الصحي المدمرة JSPF

نظرة عامة على المعدات

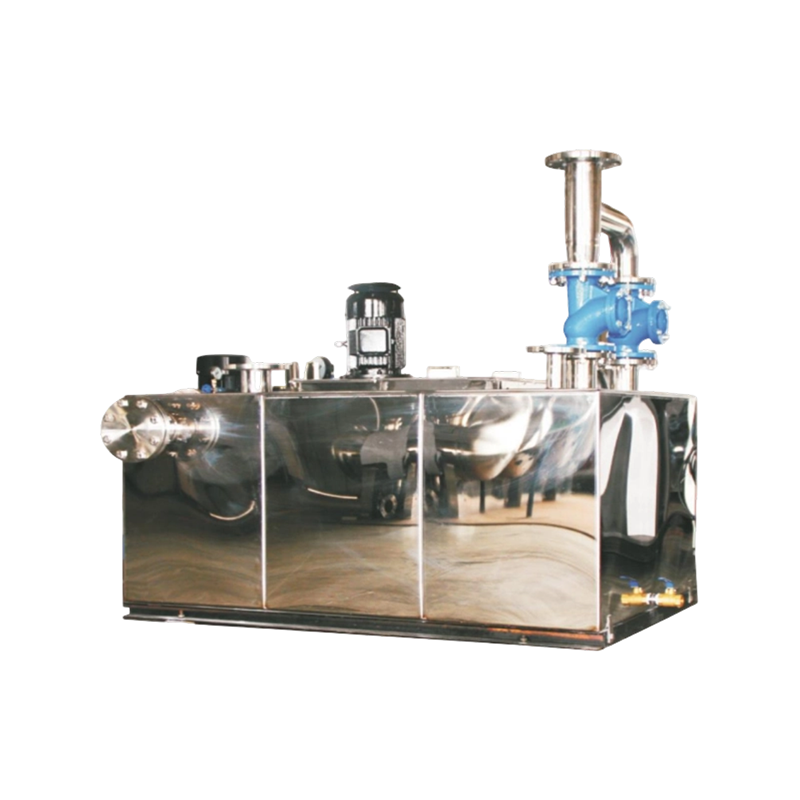

مصعد سحق مياه الصرف الصحي من سلسلة JSPF هو معدات نقل مياه الصرف الصحي مع جهاز سحق تلقائي مثبت في خزان جمع المياه وهيكل مضخة المياه الداخلية والخارجية. مناسبة لتصريف مياه الصرف الصحي والملوثات من مرافق الصحة العامة مع تدفق المشاة العالي والموظفين المعقدين ، مثل محطات المترو ومحطات القطار والمطارات والحدائق ، إلخ.

يتم سحق مختلف أحجام النفايات المنزلية في مياه الصرف الصحي إلى جزيئات صغيرة من 6-12 ملم بواسطة مجموعات شفرات عالية الجودة مدفوعة بتدفق المياه. بعد سحقها ، لا تحتاج النفايات إلى إنقاذها ، ويتم تفريغ مياه الصرف الصحي والجسيمات الصغيرة بما فيه الكفاية مباشرة إلى شبكة أنابيب مياه الصرف الصحي البلدية بواسطة مضخة المياه. القضاء على مشكلة انسداد مضخة المياه ، وتحقيق التشغيل بدون طيار ، بدون خنارة ولا رائحة ، وتعظيم فوائد محطة المضخة.

اتصل بنا
السابق:
التالي:

وصف المنتج

تكوين المعدات

يتكون مصعد سحق مياه الصرف الصحي من سلسلة JSF من خزان جمع مياه مغلق من الفولاذ المقاوم للصدأ ، وجهاز سحق تلقائي ، ومضخة مياه الصرف الصحي الجافة (الرطبة) ، ومكونات صمام خط الأنابيب ، ومتحكم مستوى السوائل ، وقاعدة ، وملحقاتها.

خزان جمع المياه: يستخدم خزان جمع المياه المغلق من الفولاذ المقاوم للصدأ لجمع وتخزين مياه الصرف الصحي المصدرة من المرافق الصحية.

① مصنوع خزان جمع المياه من لوحة من الفولاذ المقاوم للصدأ 304 مقاومة للتأثير ومقاومة للتآكل ، والتي يتم لحامها باستخدام تكنولوجيا لحام قوس الأرجون ذات الجانب الواحد وتشكيل الجانبين. يتم معالجة السطح الداخلي لخزان جمع المياه بمعالجة مضادة للأكسدة.

② سمك جدار خزان جمع المياه ومكوناته المتصلة يمكن أن تحمل ضغط داخلي لا يقل عن 0.10MPa ، مع تلبية متطلبات الحمل الخارجي (100kg) لموظفي الصيانة لإجراء الصيانة مع الأدوات.

③ مجهز خزان جمع المياه بمدخل مغلق (يمكن تعيين موقع المدخل وفقًا للموقع الفعلي لموقع المستخدم) ، ومخرج ، ومنفذ العادم (لا يقل عن DN50) ، ومنفذ التفريغ ، ومنفذ الصيانة وغيرها من الواجهات المحجوزة.

④ خزان جمع المياه مضاد تماماً للهواء والماء، بدون تسرب رائحة.

⑤ الأبعاد الخارجية لخزان جمع المياه القياسي الواحد هي

مدمج في: 1200X1000X10001200X1000X1000 ، 1500X1000X1000 (يمكن إجراء مواصفات مختلفة وفقا لموقع استخدام المستخدم).

خارجية: 1000X700X1000 ، 1000X1000X1000 ، 1200X1000X1000 (يمكن إجراء مواصفات مختلفة وفقا لموقع استخدام المستخدم).

‏جهاز السحق: سحق الأجسام الصلبة الصلبة جيدا (مثل العصي الخشبية، شرائط الخيزران، زجاجات المياه المعدنية، الأحذية، الحجارة الصغيرة، المسامير الحديدية، قضبان الفولاذ القصيرة، إلخ) والشوائب الناعمة والمرنة (مثل شرائط القماش، الأكياس البلاستيكية، القفازات المطاطية، الواقيات الذكرية، الفوط الصحية النسائية، السدادات الصحية، وغيرها). يمكن أن تعمل بشكل مستمر تحت ظروف جافة أو رطبة.‏

① يتكون جهاز السحق من شفرتين قطع ومغسالات مستقلتين مثبتتين على محورين متوازيين ، ويتداخلان بالتناوب لتحقيق القطع الدواري ، وتوليد قوة ضغط قوية تحت محورين.

② يتم التحكم في جهاز السحق بواسطة صندوق التحكم ويمكن أن تشكل نظام مستقل وكامل. عندما يحدث الانسداد الصلب ، سيقوم مربع التحكم بإرسال إشارة إلى جهاز السحق ، مما يسبب عكس الشفرة تلقائيًا ، وإزالة العقبة ، والسماح لها بإعادة الدخول للسحق.

③ يمكن تعيين وقت بدء ووقف جهاز السحق وفقًا لكمية الملوثات في مياه الصرف الصحي.

مضخة الصرف الصحي: تستخدم مضخة الصرف الصحي لرفع مياه الصرف الصحي في خزان جمع التفريغ. يمكن تثبيت المضخة داخلياً (داخل خزان التجميع) أو خارجياً (مضخة مياه الصرف الصحي الجافة المثبتة خارج خزان التجميع) وفقاً للاحتياجات وموقع التثبيت.

مضخة مياه الصرف الصحي الإعصارية: تتراجع المروحة إلى غرفة المروحة في جسم المضخة ، دون أي إزالة بين المروحة وجسم المضخة ، وأداء ممتاز غير انسداد ، وأداء مستقر.

مكون صمام خط الأنابيب: يتم تثبيت صمام التحقق على أنبوب مخرج مضخة القطع. إنه صمام فحص كروي خالي من المطرقة المائية الصامتة ومكافحة الحجب يمكن فتحه من الخارج. أثناء الصيانة ، يمكن للماء في المصعد أن يعود إلى المعدات ، مما يسهل تفكيك المعدات وصيانتها.

يتم تثبيت صمام البوابة على أنبوب توصيل أنبوب مدخل مضخة القطع ، وأنبوب رفع ، وخزانين مياه مغلقين. إنه صمام بوابة ختم مقعد مرن خاص لأنظمة الصرف الصحي مع قشرة الحديد الزهري ونواة النحاس ، والتي لها خصائص مكافحة الحجب ، لا تسرب ، وسهولة الصيانة. مستشعر مستوى السوائل:

① اعتماد مفتاح ضغط مستوى مياه الصرف الصحي مستقر وموثوق به. تحويل ضغط مياه الصرف الصحي إلى ضغط هواء معادل. عندما يرتفع الضغط إلى مستوى مياه التشغيل ، يفتح الاتصال المغلق عادة ويفتح الاتصال المفتوح عادة ، مما يحقق تحويل وظيفي. بعد انخفاض الضغط إلى مستوى إعادة تعيين المياه ، يفتح الاتصال المفتوح عادة ويفتح الاتصال المغلق عادة ، مما يعيد الوظيفة الأولية.

② يوفر نظام التحكم المشترك لمفتاح ضغط مستوى مياه الصرف الصحي مستوى مياه الإنذار العالي المحلي ، ومضخة على مستوى المياه ، ومضخة خارج مستوى المياه ، وعرض مستوى مياه الإنذار المنخفض ، ويحقق التحكم التلقائي المحلي في بدء وتوقف مضخة المياه ، وإصدار إشارات مستوى السائل إلى غرفة التحكم EMCS ، وإدراك المراقبة عن بعد ، وإنذار مستوى المياه ، وإنذار خطأ مقياس مستوى السائل في غرفة التحكم EMCS

‏وصف النموذج‏

‏معايير الأداء وأبعاد‏
‏ التركيب ‏‏1. مضخة مياه مدمجة‏

‏الرقم التسلسلي‏ ‏نموذج‏ ‏قدرة الانبعاثات‏ ‏تعزيز القدرات‏ ‏قوة المحرك‏ ‏قوة جهاز السحق‏ ‏خزان جمع المياه‏ ‏قطر أنبوب المدخل‏ ‏قطر أنبوب المخرج‏ L
‏م³/ساعة‏ m ‏ك و‏ ‏ك و‏ ‏الحجم الكلي (م³)‏ ‏المليمتر‏ ‏المليمتر‏ ‏المليمتر‏
1  JSPF10-15-1.5 10  15  1.5  2.2  1.0  100  80  1000
2  JSPF10-20-2.2 20  2.2  2.2  1.0  100  80  1000
3  JSPF10-25-3 25  3  2.2  1.0  100  80  1000
4  JSPF15-15-1.5 15  15  1.5  2.2  1.0  100  80  1000
5  JSPF15-20-2.2 20  2.2  2.2  1.0  100  80  1000
6  JSPF15-25-3 25  3  2.2  1.0  100  80  1000
7  JSPF20-15-2.2 20  15  2.2  2.2  1.0  100  80  1000
8  JSPF20-20-3 20  3  2.  1.0  100  80  1000
9  JSPF20-25-4 25  4  2.2  1.0  100  80  1000
10  JSPF20-28-4 28  4  2.2  1.0  100  80  1000
11  JSPF20-32-5.5 32  5.5  2.2  1.0  100  80  1000
12  JSPF25-15-2.2 25  15  2.2  2.2  1.0  100  80  1000
13  JSPF25-20-3 20  3  2.2  1.0  100  80  1000
14  JSPF25-24-4 24  4  2.2  1.0  100  80  1000
15  JSPF25-28-4 28  4  2.2  1.0  100  80  1000
16  JSPF25-32-5.5 32  5.5  2.2  1.0  100  80  1000
17  JSPF30-15-3 30  15  3  2.2  1.0  100  80  1000
18  JSPF30-20-4 20  4  2.2  1.0  100  80  1000
19  JSPF30-25-4 25  4  2.2  1.0  100  80  1000
20  JSPF30-30-5.5 30  5.5  2.2  1.0  100  80  1000
21  JSPF30-36-7.5 36  7.5  2.2  1.0  100  80  1000
22  JSPF40-15-4 40  15  4  3  1.5  100  100  1500
23  JSPF40-20-5.5 20  5.5  3  1.5  100  100  1500
24  JSPF40-25-5.5 25  5.5  3  1.5  100  100  1500
25  JSPF40-28-7.5 28  7.5  3  1.5  100  100  1500
26  JSPF50-12-4 50  12  4  3  1.5  100  100  1500
27  JSPF50-18-5.5 18  5.5  3  1.5  100  100  1500
28  JSPF50-22-7.5 22  7.5  3  1.5  100  100  1500
29  JSPF50-25-7.5 25  7.5  3  1.5  100  100  1500



‏2. مضخة مياه خارجية‏

‏الرقم التسلسلي‏ ‏نموذج‏ ‏قدرة الانبعاثات‏ ‏تعزيز القدرات‏ ‏قوة المحرك‏ ‏قوة جهاز السحق‏ ‏خزان جمع المياه‏ ‏قطر أنبوب المدخل‏ ‏قطر أنبوب المخرج‏ L
‏M3/HR‏ m ‏ك و‏ ‏ك و‏ ‏الحجم الكلي (م³)‏ ‏المليمتر‏ ‏المليمتر‏ ‏المليمتر‏
1  JSPF10-15-1.5-W 10  15  1.5  2.2  0.7  100  80  1600
2  JSPF10-20-2.2-W 20  2.2  2.2  0.7  100  80  1600
3  JSPF10-24-3-W 24  3  2.2  0.7  100  80  1600
4  JSPF15-15-2.2-W 15  15  2.2  2.2  0.7  100  80  1600
5  JSPF15-20-3-W 20  3  2.2  0.7  100  80  1600
6  JSPF15-24-4-W 24  4  2.2  0.7  100  80  1600
7  JSPF20-13-3-W 20  13  3  2.2  0.7  100  80  1600
8  JSPF20-18-3-W 18  3  2.2  0.7  100  80  1600
9  JSPF20-22-4-W 22  4  2.2  0.7  100  80  1600
10  JSPF20-26-5.5-W 26  5.5  2.2  0.7  100  80  1900
11  JSPF25-15-3-W 25  15  3  2.2  1.0  100  100  1800
12  JSPF25-20-4-W 20  4  2.2  1.0  100  100  1800
13  JSPF25-25-5.5-W 25  5.5  2.2  1.0  100  100  2100
14  JSPF25-28-7.5-W 28  7.5  2.2  1.0  100  100  2100
15  JSPF30-15-3-W 30  15  3  3.0  1.0  100  100  1800
16  JSPF30-18-4-W 18  4  3.0  1.0  100  100  1800
17  JSPF30-22-5.5-W 22  5.5  3.0  1.0  100  100  2100
18  JSPF30-25-7.5-W 25  7.5  3.0  1.0  100  100  2100
19  JSPF40-12-3-W 40  12  3  3.0  1.2  150  100  2000
20  JSPF40-15-4-W 15  4  3.0  1.2  150  100  2000
21  JSPF40-20-5.5-W 20  5.5  3.0  1.2  150  100  2300
22  JSPF40-24-7.5-W 24  7.5  3.0  1.2  150  100  2300
23  JSPF50-18-5.5-W 50  18  5.5  3.0  1.2  150  100  2300
24  JSPF50-20-7.5-W 20  7.5  3.0  1.2  150  100  2300

‏ملاحظة: يمكن تصنيع جسم الصندوق، وموقع وقطر أنبوب المدخل، وقطر أنبوب المخرج، وقطر أنبوب التهوية لمصعد مياه الصرف الصحي وفقا للحالة الفعلية في الموقع.‏
