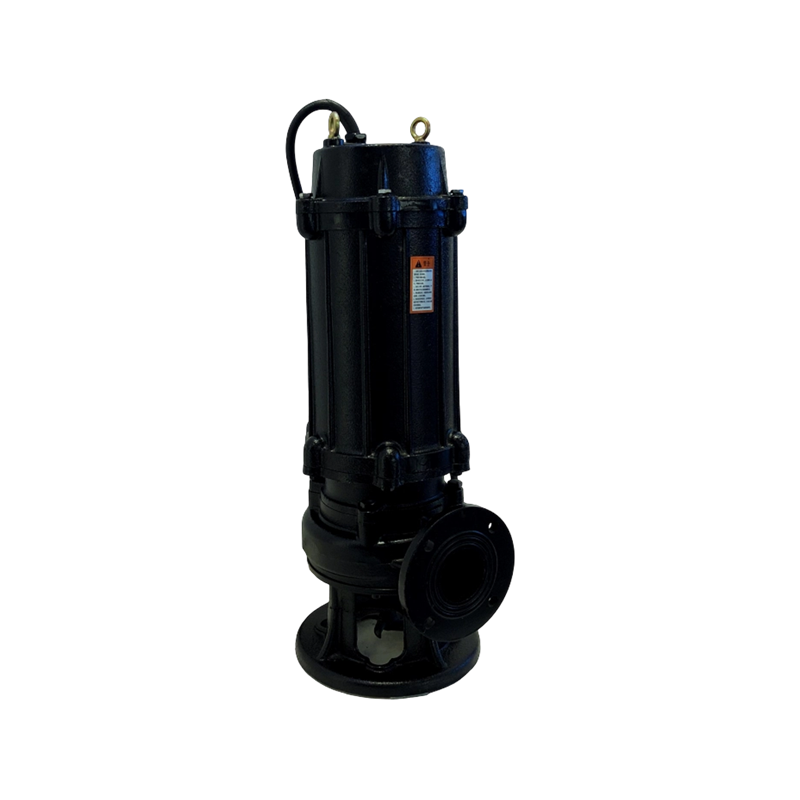

مضخة الصرف الصحي الغاطسة WQ

‏تقديم المنتج‏

‏سلسلة مضخات الجرافة هي نوع جديد من المنتجات الصديقة للبيئة التي طورتها شركتنا بنجاح بعد عدة تحسينات من خلال إدخال تقنيات دولية متقدمة وأخذ متطلبات المستخدمين وظروف الخدمة في الاعتبار المنتج. يتميز بمزايا الكفاءة العالية، وتوفير الطاقة، ومقاومة اللف، وعدم الانسداد، والتركيب التلقائي والتحكم الآلي، وغيرها. كان بإمكانه نقل السائل الذي يحتوي على كميات كبيرة من المواد الحبيبية الصلبة، والمواد البلاستيكية والطعام، وغيرها من الألياف الطويلة أو المواد المعلقة بسلاسة بسلاسة السائل.‏

‏تعتمد هذه السلسلة من المضخات هيكل المروحة الفريدة. مقارنة بالدافع التقليدي، تعتمد هذه المضخة شكل ممر تدفق واحد أو ممر تدفق مزدوج، وهو مشابه جدا لأنبوب الانحناء ذو نفس مساحة المقطع. لذلك، تتمتع المضخة بميزات فائض جيدة، ومزودة بدوران لفافة معقولة، وتتمتع المضخة بكفاءة عالية؛ لقد اجتازت المروحة التوازن الساكن والديناميكي بحيث تكون المضخة مستقرة وموثوقة في التشغيل.‏

‏تتميز هذه المضخة المتسلسلة بأداء هيدروليكي متقدم وعالي الكفاءة. تتميز بهيكل متنوع ووسائل تركيب، مما قد يبسط محطة الضخ ويوفر الاستثمار.‏

‏الغرض‏
‏الرئيسي تستخدم هذه السلسلة من المضخات بشكل رئيسي في مشاريع المرافق العامة، والمباني، والصناعات، والتجريف، وحماية البيئة، ومعالجة مياه الصرف الصحي، والمؤسسات الصناعية، وتوصيل مياه الصرف الصحي ومياه الأمطار التي تحتوي على مواد صلبة وألياف طويلة.‏

اتصل بنا

التالي: مضخات الصرف الصحي المتنقلة عالية الكفاءة غير المسدودة QW

وصف المنتج

‏معنى كل نوع‏

شروط الخدمة
درجة حرارة الوسائط لا تزيد عن 60 درجة ، وكثافة الوسائط هي 120okg / m3 وتتراوح قيمة PH من 5 إلى 9.

في الظروف العامة ، يجب استخدام المضخة ضمن نطاق الرأس المحدد لضمان التحميل الزائد للمحرك الكهربائي. إذا كان مطلوبا لاستخدامه في مجموعة الرأس بأكملها ، يرجى ملاحظة أثناء وضع الطلب حتى يتمكن المصنع من إعداده في الوقت المناسب.

في عملية التشغيل ، يجب ألا يتجاوز التيار في المضخة الكهربائية التيار الاسمي للمحرك الكهربائي.

الجزء المكشوف من المضخة والمحرك الكهربائي بدون نظام الجاذبية الداخلية الدائرية والتبريد خارج مستوى السائل لا يجوز أن يتجاوز 1/3 من الارتفاع الكامل.

‏معايير‏
‏الأداء GB/T24674-2009 مضخة‏
‏كهربائية مغمورة من مياه الصرف الصحي والأوساخ JB/T5118-2001 مضخة كهربائية مغمورة من مياه الصرف الصحي والأوساخ‏

‏تنبيه‏‏: ‏
‏ممنوع سحب الكابل بالقوة. ‏
‏عندما تكون المضخة الكهربائية المغمورة قيد التشغيل، يجب أن تغمر بالكامل ويحظر تشغيلها بسبب الجفاف. ‏
‏عندما تعمل المضخة الكهربائية، تأكد من التأريض الموثوق، ويمنع على الأشخاص أو الاقتراب من منطقة العمل أو لمس المضخة الكهربائية. ‏
‏يحظر استخدام المضخة الكهربائية تحت أو فوق النطاق المحدد لتجنب التحميل الزائد للمضخة الكهربائية. ‏
‏عندما يكون الكابل بعيدا قليلا عن مصدر الطاقة، يجب أن يكون خط الكابل سميكا بشكل متناسب لتجنب انخفاض الجهد. ‏
‏بعد إيقاف مصدر الطاقة للمضخة الكهربائية، كان يمكن سحبها من المضخة فقط بعد برودة المحرك الكهربائي، لتجنب الانفجارات والحوادث الأخرى.‏

‏رسم منحنى أداء سلسلة مضخات الحفر‏

ميزات مضخة سلسلة WQ

تم تصميمه باستخدام قناة التدفق الكبيرة ومكونات هيدروليكية مقاومة الانسداد ، والتي تحسن بشكل كبير من كفاءة مرور النفايات كمادة الألياف ثلاث مرات من عيار المضخة والحبيبة الصلبة بقطر 30٪ من عيار المضخة.

تم تصميمه بشكل معقول ودعم مع محرك معقول. لديها كفاءة عالية وآثار واضحة لتوفير الطاقة.

الختم الميكانيكي يعتمد ختم سلسلة القناة المزدوجة والمواد هي كاربيد التنغستن المضاد للتآكل الصلب ، والذي هو متين وصعب التآكل ، وضمان التشغيل الآمن للمضخة لأكثر من 26000 ساعة.

يتم تعيين مسبار الشحوم في غرفة مضخة مياه الصرف الصحي الغامرة الآمنة بالكامل. عندما يتلف الختم الميكانيكي على جانب المضخة ، سيدخل الماء الغرفة ويعطي المسبار الإشارة ويحمي المضخة.

يمكن تجهيز خزانة التحكم الآمنة والوقائية التلقائية الكاملة وفقا لمتطلبات المستخدم للإشراف على تسرب المياه والزحف والحمل الزائد ودرجة الحرارة الزائدة للمضخة وضمان تشغيل المضخة بشكل موثوق وآمن.

في ظروف مختلفة ، يمكن للمحرك اعتماد نظام تبريد الدورة الدموية الخارجية المغطاة بالماء ، والتي تضمن التشغيل الآمن للمضخة الكهربائية تحت حالة خالية من الماء (الجافة).

يخضع مفتاح الكرة العائمة للتغيير مع الإشارة إلى مستوى المياه المطلوب للتحكم تلقائيا في بدء وتوقف المضخة وليس من الضروري أن يهتم الشخص بها.

استخدام محرك المصعد يعمل ، ولكن يجب أن يكون في النطاق المطلوب.

هناك نوعان من التثبيت ، تثبيت الربط التلقائي الثابت والتثبيت المحمول. يمكن استخدامها في أماكن مختلفة.

نظام تركيب الربط التلقائي السكك الحديدية المزدوجة يجلب راحة كبيرة لتركيب وصيانة المضخة والناس ليست ضرورية لدخول حفرة الصرف الصحي.

المضخة موجزة في الهيكل ، حجم صغير ، مريح في الحركة والتركيب. ليس من الضروري بناء غرفة مضخة إضافية والعمل ببساطة

تبدأ عن طريق الغمر في الماء ، مما يقلل بشكل كبير من التكلفة الهندسية.

ترتيب الرسم

	‏1. الاتجاه التصاعدي‏	‏8. ختم ميكانيكي‏
	‏2. الواقي الحراري‏	‏9. الفوهة‏
	‏3. عمود المحرك‏	‏10. غرفة الزيت‏
	‏4. الدوار‏	‏11. لوحة الغلاف الخلفي‏
	‏5. ستاتور‏	‏12. المبلر‏
	‏6. النزول‏	‏13. جسم المضخة‏
	‏7. كاشف الزيت والماء‏

شرح هيكل مضخة سلسلة WQ

مضخة ومروحة

يتم تعديله بشكل متكرر وحسابه وتصميمه عن طريق اعتماد تقنيات CAD مع الإشارة إلى أحدث النماذج الهيدروليكية ، بحيث يتم تطابق جسم المضخة والمروحة بشكل ممتاز ، وقناة التدفق أوسع ، وقدرة تفريغ مياه الصرف الصحي مثالية ويتم إجراء اختبار التوازن للمروحة بدقة ، وبالتالي يتم تقليل الاهتزاز إلى الحد الأدنى وتطويل عمر الخدمة للمحامل والختامات الميكانيكية إلى الحد الأقصى.

محرك كهربائي

المحرك الكهربائي المغمر المصمم والمصنع خصيصاً وتلف المحرك الثابت هو Grade Finsulation. درجة حرارة العمل الحد العلوي لمواد العزل هي 130 درجة. بالإضافة إلى ذلك ، يتم ربط التلف بمكونات الحماية من درجات الحرارة الزائدة وسيتم ممارسة الحماية على المحرك الكهربائي من قبل الخزانة التي تتحكم فيها الكهرباء.

تبريد المحرك الكهربائي

عندما تكون قوة المحرك أكثر من 18. 5kw ، يمكن تثبيت داخل المضخة مع نظام التبريد للمحرك. جزء من السائل المضغوط خارج المروحة يتدفق إلى محيط غرفة الثابتة للتبريد ، مما يضمن التبريد الطبيعي للمحرك الكهربائي عندما تعمل مضخة المياه عند أدنى مستوى للمياه.

ختم ميكانيكي

يتم صنع الختم الميكانيكي من قبل الشركات المصنعة الشهيرة ، واختيار مواد الاحتكاك الدائمة منخفضة في مؤشر الاحتكاك ؛ قطعة المطاط هي مطاط butyronitrile مقاومة للزيت والقطعة المعدنية هي الفولاذ المقاوم للصدأ. في الظروف العادية ، يمكن للمنتج أن يعمل دون فشل لأكثر من 8000 ساعة.

محامل

المحامل العلوي هو محامل الكرة الخدود العميق ، لدعم قوة العمل الشعاعية ؛ المحامل السفلي هو لدعم قوى العمل الشعاعية والمحورية؛ اختيار محامل الكرات الاتصال الزاوية يمكن أن تلبي تماما التأثير لإزالة قوة العمل المحورية. يتم استخدام العلامات التجارية المذكورة المستوردة أو المحلية للمحامل ولا تخضع للتلف في فترة خدمة المضخة. ختم الكابلات والمحركات الكهربائية.

مقاوم للهواء من الكابل والمحرك

‏يختار الكابل الكابل المطاطي الثقيل الناعم الذي يقاوم مياه الصرف الصحي ويتم اختيار شدته الميكانيكية، ومقاومته للزيت، وقسم الكابل في التوصيل وكفاءة حمل التيار بناء على زاوية 40 درجة (وليس على أساس منتظم 25 درجة) خلال فترة الخدمة طويلة الأمد. لذلك، في الظروف العادية، تتمتع قدرة حمل التيار للكابل بهامش كاف وعمر خدمة أطول. يضغط بوشة الغدة حلقة قفل الكابل لتثبيتها. يعتمد الكابل علامة اللون والعلامة الرقمية لتسهيل التعرف على الكابلات وتوصيلها. لا يوجد علامة تأريض داخل تجويف الاتصال، وفي خزانة التحكم الكهربائية، ومثبتات التأريض والكابل مؤرضان بدقة، مما يجعلها آمنة وموثوقة. في عملية التجميع، يجب اختبار الدائرة على شكل O، وختم الكابل، والختم الميكانيكي لكل مضخة لضمان موثوقية الختم لتجويف المحرك الكهربائي، بما في ذلك تجويف التوصيل.‏

‏غرفة الزيت‏

‏بالإضافة إلى تشحيم الأختام الميكانيكية، يمكن للزيت في الحجرة أيضا إزالة حرارة المحمل. غرفة الزيت متصلة أيضا بوظيفة الأمان لاختراق السائل. يمكن تركيب مسبار تسرب المياه في غرفة الزيت عندما يصل الماء المتسرب إلى غرفة الزيت من جانب المضخة إلى كثافة معينة، وسيعطي مسبار التسرب تنبيها لإيقاف المضخة بواسطة خزانة التحكم الكهربائية وإبلاغ المشغل بتغيير الزيت أو الحفاظ على الختم الميكانيكي.‏

‏شرح الأجهزة الواقية‏

‏مكون الحماية من ارتفاع الحرارة هو الجهاز الكهربائي الذي يتم التحكم فيه بواسطة درجة الحرارة ومدمج في ملف المحرك الكهربائي الثابت. في حالة التشغيل غير الطبيعية، عندما تصل قيمة درجة حرارة الملف إلى القيمة المحددة لمكون الحماية من ارتفاع الحرارة، سيضيء ضوء المؤشر ويوقف المحرك تلقائيا. ثم سيبلغ المشغل بالتحقق ومعرفة سبب ارتفاع درجة الحرارة. عندما تنخفض درجة حرارة اللف، يعود المحرك إلى حالة التشغيل.‏

‏(1)جهاز الحماية‏

‏المضخة التي تقل طاقتها عن 7. يمكن ضبط 5 كيلوواط باستخدام مكون الحماية من السحرارة، لفائف المحرك، ومسبار تسرب المياه؛ يمكن ضبط المضخة التي تزيد قوتها عن 11 كيلوواط باستخدام مكون حماية من ارتفاع حرارة المحرك الملف، ومفتاح عائم، ومسبار تسرب المياه؛ يعمل جهاز الحماية فقط عند الاتصال بخزانة التحكم الكهربائية الخاصة لمضخة الصرف الصحي الغاطسة. على الرغم من أن خزانة التحكم الكهربائية لمضخة الصرف الصحي الغاطسة في شركتنا اختيارية للتوريد، إلا أنه من أجل التشغيل الآمن والموثوق لمضختك، وخاصة لمنع احتراق المحرك، فمن الأفضل لك اختيار جهاز الحماية الخاص بنا. عندما يكون لدى المستخدم خزانة تحكم كهربائية خاصة به، وفي حال حدوث مشاكل تقنية كهربائية، خاصة في أجهزة الحماية، يرجى التواصل مع فريق المحترفين في خزائن التحكم الكهربائية في شركتنا.‏

‏(2)مسبار تسرب المياه‏

‏يعمل مسبار تسرب المياه لفحص تسرب المياه. القطبين في أحد طرفي المجس معزولان بعضهما البعض ولهما مساحة معينة؛ يتم توصيل سلك العمود بخزانة التحكم الكهربائية بواسطة الكابل. عندما يصل الماء المتسرب إلى غرفة الزيت من جانب المضخة إلى كثافة معينة، أو عندما يتم تغذية تجويف التوصيل في المحرك الكهربائي قليلا بالماء، يتم توصيل قطبين المجس، ويتم تنبيه إيقاف المضخة بواسطة خزانة التحكم الكهربائية (مما يشير إلى تشغيل الضوء) وإبلاغ المشغل بتغيير الزيت أو الحفاظ على الختم الميكانيكي. عندما يتم تغذية تجويف الاتصال بالماء، يقوم جهاز التنبيه بإيقاف المضخة لمنع حدوث قصر كهربائي وإبلاغ الطاقم باتباع إجراءات الصيانة فورا.‏

‏(3)مفتاح العائم‏

‏يعمل مفتاح العائم على فحص ما إذا كان الختم الميكانيكي على جانب المحرك صالحا، وما إذا كان تجويف المحرك مغذيا بالماء. يتم تركيب المفتاح تحت تجويف المحرك والتجويف بجانب المحمل. يحتوي التجويف المجوف على ثقوب يجب توصيلها بالمحمل، فعندما يكون الختم الميكانيكي على جانب المحرك غير صالح، يدخل الزيت أو الماء في غرفة الزيت إلى التجويف عبر غرفة المحمل. ستطيم العوامات، وتعطي تنبيها لإيقاف المضخة بواسطة خزانة تحكم كهربائية (تشير إلى تشغيل الضوء)، وتخبر المشغل بفحص المضخة.‏

‏ميزات سلسلة مضخات JYWQ ‏

باستخدام ضغط تسرب المياه الخاص بالمضخة ، يختلط بشكل متساو في المسبح لترسيب السمك ، ويحقق تصريفات حقيقية في المسبح لترسيب الهدف الخاص بشكل كامل.

تم تصميمه باستخدام قناة التدفق الكبيرة والمكونات الهيدروليكية المقاومة للانسحاب ، والتي تحسن بشكل كبير من كفاءة مرور النفايات كمادة الألياف ثلاث مرات من عيار المضخة والحبيبة الصلبة بقطر 30٪ من عيار المضخة.

تم تصميمه بشكل معقول ودعم مع محرك معقول. لديها كفاءة عالية وآثار واضحة لتوفير الطاقة.

الختم الميكانيكي يعتمد ختم سلسلة القناة المزدوجة والمواد هي كاربيد التنغستن المضاد للتآكل الصلب ، والذي هو متين وصعب التآكل ، مما يضمن التشغيل الآمن للمضخة لأكثر من 26000 ساعة.

يتم تعيين مسبار الشحوم في غرفة مضخة مياه الصرف الصحي الغامرة بأمان كامل. عندما يتلف الختم الميكانيكي على جانب المضخة ، سيدخل الماء الغرفة ويعطي المسبار الإشارة ويحمي المضخة.

يخضع مفتاح الكرة العائمة للتغيير بالإشارة إلى مستوى المياه المطلوب للتحكم تلقائيًا في تشغيل المضخة وتوقفها وليس من الضروري أن يهتم الشخص بها.

استخدام محرك المصعد يعمل ، ولكن يجب أن يكون في النطاق المطلوب.

هناك نوعان من التثبيت ، تثبيت الاقتران التلقائي الثابت والتثبيت المحمول. يمكن استخدامها في أماكن مختلفة

‏يوفر نظام تركيب الربط الأوتوماتيكي ذو السكك المزدوجة راحة كبيرة لتركيب وصيانة المضخة، ولا يحتاج الناس إلى دخول حفرة الصرف الصحي بحجم صغير وسهل الحركة والتركيب. ليس من الضروري بناء غرفة ضخ إضافية، ويبدأ العمل ببساطة بدمج الماء في الماء، مما يقلل بشكل كبير من تكلفة الهندسة)‏

‏رسم الترتيب‏

	‏1. الاتجاه التصاعدي‏	‏8. ختم ميكانيكي‏
	‏2. الواقي الحراري‏	‏9. الفوهة‏
	‏3. عمود المحرك‏	‏10. غرفة الزيت‏
	‏4. الدوار‏	‏11. لوحة الغلاف الخلفي‏
	‏5. ستاتور‏	‏12. المبلر‏
	‏6. النزول‏	‏13. جسم المضخة‏
	‏7. كاشف الزيت والماء‏	‏14. جهاز التجانس‏

‏شرح هيكل JYWQ‏

‏جهاز توصيل الماء الخلطي:‏

‏وبناء على براغي الخلط والمحفز، يجمع بين ميزات الاثنين. إنه قادر على الخلط في نطاق واسع ويمكنه دفع مياه الصرف المختلطة للدخول بسرعة إلى المروحة وتفريغها بسرعة.‏

‏المكره:‏

‏تم تصميمه بعناية باستخدام برنامج هيدروليكي محترف PCAD، يتميز بمعايير صحيحة، وأداء ثابت، وتصميم فريد، ومقاومة للانسداد، ومقاومة اللف. المحرك من نوع العزل الصحيح ومقاومة الحرارة 125 درجة. درجة الحماية هي IP68، وتمارس وظائف إغلاق فعالة على الهيكل.‏

‏ختم:‏

‏يجمع بين ختم ديناميكي السائل وختم الوجه المزدوج الميكانيكي النهائي. يتم تثبيت الشفرة الخلفية على المروحة لتقليل ضغط تجويف الإغلاق، وتقليل القوة المحورية، وضمان عمر خدمة أطول وكفاءة أكبر.‏

‏غرفة الزيت:‏

‏غرفة الزيت مملوءة بزيت نظيف، يمكنه تشحيم الأختام وتبريده ومنع تسرب السوائل. المضخة متزامنة مع المحرك، وتم تصميم تمدد المحور لأقصر ما يمكن لتقليل مرونة محور الدوران، وخفض الاهتزاز، وتقليل ضوضاء التشغيل لزيادة عمر خدمة الختم الميكانيكي والمحامل.‏

‏نظام:‏

‏كان بالإمكان ضبط المضخة الأصلية باستخدام جهاز الإشراف الكامل؛ وبالتعاون مع خزانة التحكم الآلي الكامل للحماية، تقوم بتشغيل الإنذار عند التحميل الزائد، والدائرة القصيرة، والتسرب، وارتفاع درجة حرارة مضخة المياه، مما يحسن من سلامة وموثوقية المنتجات. يتم تضمين ملف الستاتور مع حرارة، فعندما تصل درجة حرارة الستاتور إلى 120 درجة، يتم إيقاف المضخة تلقائيا.‏

‏المظهر الجميل:‏

‏تم تصميم غلاف المحرك ليكون مصنوعا من الفولاذ المقاوم للصدأ، وهو ليس فقط مضادا للتآكل ومتين، بل جذابا أيضا. يتم تثبيت واقي التسرب في أسفل التجويف الكهربائي. عندما يواجه الختم الميكانيكي التسرب، تدخل السوائل غرفة العمل في الواقي. عندما يتجمع السائل المخترق إلى ارتفاع معين، يقوم الواقي بإصدار الإنذار ويوقف تشغيل المضخة تلقائيا. ثم يقوم التافي الصيانة بفحص القطع فورا وتغيير الختم الميكانيكي. إذا لم يكن التوقف مسموحا به، يمكن إزالة التنبيه يدويا لمزيد من العمل.‏

‏حاصل الضرب:‏‏ مضخة الصرف الصحي المتنقلة عالية الكفاءة وغير المسدودة من سلسلة QW هي مضخة صرف صحي متحركة وقابلة للتركيب الجاف.‏

‏مزايا:‏

‏النشر المرن والقدرة على المناورة العالية: تركب المضخة على قاعدة أو عربة متحركة، مما يلغي الحاجة إلى تركيبات ثابتة معقدة. يمكن نشره بسرعة في مواقع مختلفة حسب الحاجة للتعامل مع مهام الصرف الطارئة.‏

‏سهولة الصيانة: بسبب تركيبها الجاف، تكون المكونات الرئيسية للمضخة (مثل المحرك) فوق سطح الماء، مما يجعل الفحص والصيانة والإصلاحات الروتينية مريحة للغاية دون الحاجة لرفع المضخة من الماء.‏

‏سعة تدفق قوية: باستخدام تصاميم متقدمة للمراوح (مثل الدوامة والقناة الواحدة)، تتعامل بسهولة مع مياه الصرف الصحي التي تحتوي على المواد الصلبة الكبيرة والألياف الطويلة، وتظهر أداء ممتازا في مكافحة السداد.‏

‏نقاط التسويق:‏

‏"خبير تصريف الطوارئ": مثالي للحالات الطارئة مثل الفيضانات الحضرية، تمزقات الأنابيب، والفيضانات في مواقع البناء.‏

‏"محطة العمل المتنقلة": لا حاجة لتركيب دائم، مما يسمح بمضخة واحدة بخدمة عدة مواقع، مما يوفر عائدا عاليا على الاستثمار.‏

‏سهولة الصيانة: المحرك لا يحتاج إلى ماء، مما يجعل الصيانة بسيطة مثل مضخة سطحية قياسية.‏

‏التطبيقات:‏

‏الإنقاذ الطارئ البلدي: تصريف سريع للطرق الحضرية والممرات تحت الأرض.‏

‏تصريف البناء: إزالة المياه المتراكمة أثناء بناء حفرة الأساسات والأنفاق.‏

‏التصريف المؤقت: تنظيف المصانع، ضخ المياه من أقبية الملاعب، والري والصرف الزراعي.‏

‏معنى النموذج‏

‏جدول معاملات أداء سلسلة WQ,JYWQ‏

‏نوع‏	‏العيار(φ)‏	‏معدل التدفق (م³/س)‏	‏الرأس(ذكر)‏	‏سرعة الدوران r/min‏	‏القوة (KW)‏	‏نسبة الكفاءة‏	‏الوزن (كجم)‏
25-8-12-0.75	25	8	12	2900	0.75	38	42
25-6-30-1.5	25	6	30	2900	1.5	38	42
25-8-22-1.5	25	8	22	2900	1.5	38	42
32-8-22-1.1	32	8	22	2900	1.1	40	42
32-12-15-1.1	32	12	15	2900	1.1	45	42
40-15-15-1.5	40	15	15	2900	1.5	48	52
40-15-30-3	40	15	30	2900	3	48	55
50-20-7-0.75	50	20	7	2900	0.75	54	50
50-10-10-0.75	50	10	10	2900	0.75	56	50
50-15-15-1.5	50	15	15	2900	1.5	56	60
50-25-10-1.5	50	25	10	2900	1.5	55	55
50-20-15-1.5	50	20	15	2900	1.5	56	60
50-27-15-2.2	50	27	15	2900	2.2	56	60
50-15-25-2.2	50	15	25	2900	2.2	56	60
50-18-30-3	50	18	30	2900	3	58	70
50-24-20-4	50	24	20	2900	4	60	85
50-40-15-4	50	40	15	2900	4	60
50-25-32-5.5	50	25	32	2900	5.5	53	100
50-30-30-7.5	50	30	30	2900	7.5	56	110
50-20-40-7.5	50	20	40	2900	7.5	56	110
65-42-9-2.2	65	42	9	2900	2.2	56	60
65-25-15-2.2	65	25	15	2900	2.2	52	60
65-37-13-3	65	37	13	2900	3	55	70
65-25-30-4	65	25	30	2900	4	58	85
65-40-15-4	65	40	15	2900	4	58
65-40-30-7.5	65	40	30	2900	7.5	58	110
65-35-50-11	65	35	50	2900	11	56	200
65-35-60-15	65	35	60	2900	15	60	230
80-40-7-2.2	80	40	7	2900	2.2	63	75
80-30-8-2.2	80	30	8	2900	2.2	52	75
80-50-10-3	80	50	10	2900	3	45	85
80-43-13-3	80	43	13	2900	3	58	85
80-60-13-4	80	60	13	2900	4	50	90
80-40-15-4	80	40	15	2900	4	65	90
80-80-15-7.5	80	80	15	2900	7.5	57	135
80-65-25-7.5	80	65	25	2900	7.5	71	135
100-100-7-4	100	100	7	2900	4	72	130
100-80-10-4	100	80	10	2900	4	62	130
100-110-10-5.5	100	110	10	2900	5.5	65	155
100-65-15-5.5	100	65	15	2900	5.5	59	155
100-100-15-7.5	100	100	15	2900	7.5	67	170
100-85-20-7.5	100	85	20	2900	7.5	68	170
100-50-22-7.5	100	50	22	1450	7.5	63	170
100-100-25-11	100	100	25	1450	11	66	270
100-60-25-11	100	60	25	1450	11	59	270
100-50-35-11	100	50	35	1450	11	67	270
100-87-28-15	100	87	28	1450	15	68	300
100-100-30-15	100	100	30	1450	15	63	300
100-100-35-18.5	100	100	35	1450	18.5	65	380
100-60-50-15	100	60	50	2900	15	66	300
100-100-50-30	100	100	50	2900	30	67	450
150-140-7-5.5	150	140	7	2900	5.5	72	180
150-120-10-5.5	150	120	10	2900	5.5	70	180
150-210-7-7.5	150	210	7	2900	7.5	75	190
150-145-9-7.5	150	145	9	2900	7.5	63	190
150-110-15-7.5	150	110	15	2900	7.5	72	190
150-140-12-11	150	140	12	1450	11	72	260
150-200-10-15	150	200	10	1450	15	64	300
150-180-15-15	150	180	15	1450	15	65	300
150-140-15-15	150	140	15	1450	15	65	300
150-200-14-18.5	150	200	14	1450	18.5	68	400
150-180-20-18.5	150	180	20	1450	18.5	68	400
150-150-25-18.5	150	150	25	1450	18.5	68	400
150-200-22-22	150	200	22	1450	22	73	430
150-180-25-22	150	180	25	1450	22	76	430
150-130-30-22	150	130	30	1450	22	75	430
150-250-22-30	150	250	22	1450	30	73	500
150-180-30-30	150	180	30	1450	30	73	500
150-200-30-37	150	200	30	2900	37	70	600
150-150-35-37	150	150	35	2900	37	63	600
150-160-45-37	150	160	45	2900	37	65	650
200-360-6-11	200	360	6	1450	11	72	450
200-300-7-11	200	300	7	1450	11	73	450
200-400-7-15	200	400	7	1450	15	78	480
200-250-11-15	200	250	11	1450	15	74	480
200-300-10-18.5	200	300	10	1450	18.5	72	480
200-250-15-18.5	200	250	15	1450	18.5	72	480
200-400-10-22	200	400	10	1450	22	76	500
200-310-13-22	200	310	13	1450	22	62	500
200-300-15-22	200	300	15	1450	22	73	500
200-400-13-30	200	400	13	1450	30	73	650
200-360-15-30	200	360	15	1450	30	75	650
200-250-22-30	200	250	22	1450	30	71	680
200-350-25-37	200	350	25	1450	37	75	800
200-400-25-45	200	400	25	1450	45	75	920
200-380-28-45	200	380	28	1450	45	70	920
200-250-35-45	200	250	35	1450	45	69	920
200-400-30-55	200	400	30	1450	55	70	1000
200-250-40-55	200	250	40	1450	55	69	1000
200-350-40-75	200	350	40	1450	75	68	1050
200-500-30-75	200	500	30	1450	75	68	1050
250-600-9-30	250	600	9	980	30	74	850
250-500-10-30	250	500	10	980	30	71	850
250-700-10-37	250	700	10	1450	37	81	850
250-600-12-37	250	600	12	1450	37	78	850
250-600-15-45	250	600	15	1450	45	75	950
250-600-20-55	250	600	20	1450	55	73	1300
250-700-20-75	250	700	20	1450	75	78	1500
250-600-25-75	250	600	25	1450	75	73	1500
250-600-30-90	250	600	30	1450	90	72	1600
300-1000-6-30	300	1000	6	980	30	81	1380
300-800-12-45	300	800	12	980	45	76	1500
300-1200-8-45	300	1200	8	980	45	76	1500
300-500-15-45	300	500	15	980	45	70	1500
300-800-15-55	300	800	15	980	55	73	1550
300-600-20-55	300	600	20	980	55	75	1550
300-800-20-75	300	800	20	980	75	78	1600
300-950-20-90	300	950	20	980	90	80	1700
300-1000-25-110	300	1000	25	1450	110	82	2000
300-800-32-110	300	800	32	1450	110	76	2000
300-800-36-132	300	800	36	1450	132	76	2000
350-1200-8-45	350	1200	8	980	45	84	1350
350-1100-10-55	350	1100	10	980	55	84	1380
350-1300-12-75	350	1300	12	980	75	83	1450
350-1500-15-90	350	1500	15	980	90	82	2000
350-1200-18-90	350	1200	18	980	90	83	2000
350-1100-28-132	350	1100	28	980	132	83	2520
350-1000-36-160	350	1000	36	980	160	78	2880
400-1760-7.5-55	400	1760	7.5	980	55	82	2000
400-1300-10-55	400	1300	10	980	55	82	2000
400-2600-6-75	400	2600	6	980	75	78	1750
400-1500-10-75	400	1500	10	980	75	82	1750
400-2200-9-110	400	2200	9	980	110	80	2100
400-2000-15-132	400	2000	15	740	132	85	2520
400-1600-20-132	400	1600	20	740	132	82	2520
400-1700-22-160	400	1700	22	980	160	82	2880
400-1500-26-160	400	1500	26	980	160	82	2880
400-2000-22-200	400	2000	22	980	200	82	3150
400-1700-30-200	400	1700	30	980	200	83	3150
400-1800-32-250	400	1800	32	740	250	82	3250
400-2000-30-280	400	2000	30	740	280	83	3250
500-2500-10-110	500	2500	10	740	110	82	2100
500-2000-15-110	500	2000	15	740	110	83	2100
500-2800-10-132	500	2800	10	740	132	82	2250
500-3600-10-160	500	3600	10	740	160	83	2280
500-2600-15-160	500	2600	15	740	160	83	2280
500-2000-20-160	500	2000	20	740	160	82	2280
500-3000-15-200	500	3000	15	740	200	82	2280
500-2500-20-200	500	2500	20	740	200	78	2280
500-2800-18-220	500	2800	18	740	220	83	2350
500-2400-22-220	500	2400	22	740	220	84	2350
500-4000-15-250	500	4000	15	980	250	84	2650
500-2600-24-250	500	2600	24	980	250	82	2650

‏مخطط حجم التركيب المحمول WQ، JYWQ‏

‏H2: لخط أدنى مستوى مياه‏

‏جدول حجم التركيب المحمول WQ، JYWQ‏

‏نوع‏	‏معدل التدفق (م³/س)‏	‏الرأس(ذكر)‏	‏سرعة الدوران r/min‏	‏القوة (KW)‏	L	L1	H	H1	H2	DN
25-8-12-0.75	8	12	2900	0.75	320	250	400	100	260	25
25-6-30-1.5	6	30	2900	1.5	320	250	425	100	260	25
25-8-22-1.5	8	22	2900	1.5	320	250	425	100	260	25
50-20-7-0.75	20	7	2900	0.75	380	270	420	115	260	25
50-10-10-0.75	10	10	2900	0.75	380	270	420	115	260	25
50-15-15-1.5	15	15	2900	1.5	380	270	440	115	290	50
50-25-10-1.5	25	10	2900	1.5	380	270	440	115	290	50
50-20-15-1.5	20	15	2900	1.5	380	270	440	115	290	50
50-27-15-2.2	27	15	2900	2.2	380	270	470	115	310	50
50-18-30-3	18	30	2900	3	380	270	480	115	320	50
50-24-20-4	24	20	2900	4	390	278	510	112	340	50
50-40-15-4	40	15	2900	4	390	278	510	112	340	50
50-25-32-5.5	25	32	2900	5.5	560	450	600	200	400	50
50-30-30-7.5	30	30	2900	7.5	560	450	600	200	400	50
50-20-40-7.5	20	40	2900	7.5	560	450	600	200	400	50
65-42-9-2.2	42	9	2900	2.2	415	278	470	110	310	65
65-25-15-2.2	25	15	2900	2.2	415	278	470	110	310	65

‏مخطط حجم التركيب المحمول WQ، JYWQ‏

‏H2: لخط أدنى مستوى مياه‏

‏جدول حجم التركيب المحمول WQ، JYWQ‏

‏نوع‏	‏معدل التدفق (م³/س)‏	‏الرأس(ذكر)‏	‏سرعة الدوران r/min‏	‏القوة (KW)‏	L	L1	H	H1	H2	DN
65-37-13-3	37	13	2900	3	415	278	490	112	320	65
65-40-15-4	40	15	2900	4	415	278	510	112	340	65
65-25-30-5.5	25	30	2900	5.5	460	360	614	360	240	65
65-40-30-7.5	40	30	2900	7.5	460	360	614	360	240	65
80-40-7-2.2	40	7	2900	2.2	453	283	490	123	320	80
80-40-25-5.5	40	25	2900	5.5	453	283	500	123	330	80
80-50-10-3	50	10	2900	3	453	283	500	123	330	80
80-43-13-3	43	13	2900	3	453	283	520	123	340	80
80-60-13-4	60	13	2900	4	453	283	520	123	340	80
80-40-15-4	40	15	2900	4	505	387	635	160	420	80
80-80-15-7.5	80	15	2900	7.5	505	387	635	160	420	80
80-65-25-0.75	65	25	2900	7.5	505	387	635	160	420	80
100-100-7-4	100	7	2900	4	476	293	540	138	360	100
100-80-10-4	80	10	2900	4	476	293	540	138	360	100
100-110-10-5.5	110	10	1450	5.5	595	450	702	220	460	100
100-65-15-5.5	65	15	1450	5.5	595	450	702	220	460	100
100-100-15-7.5	100	15	1450	7.5	595	450	702	220	460	100

‏نموذج‏	‏عيار(مم)‏	‏حركة المرور (متر مكعب/ساعة)‏	‏الرأس(ذكر)‏	‏القوة (كيلوواط)‏	‏السرعة (r/min)‏	‏الكفاءة (٪)‏
25-8-22-1.1	25	8	22	1.1	2825	38.5
32-12-15-1.1	32	12	15	1.1	2825	40
40-15-15-1.5	40	15	15	1.5	2840	45.1
40-15-30-2.2	40	15	30	2.2	2840	48
50-20-70-0.75	50	20	7	0.75	1390	54
50-10-10-0.75	50	10	10	0.75	1390	56
50-20-15-1.5	50	20	15	1.5	2840	55
50-15-25-2.2	50	15	25	2.2	2840	56
50-18-30-3	50	18	30	3	2880	58
50-25-32-5.5	50	25	32	5.5	2900	53
50-20-40-7.5	50	20	40	7.5	2900	55
65-25-15-2.2	65	25	15	2.2	2840	52
65-37-13-3	65	37	13	3	2880	55
65-25-30-4	65	25	30	4	2890	58
65-30-40-7.5	65	30	40	7.5	2900	56
65-35-50-11	65	35	50	11	2930	60
65-35-60-15	65	35	60	15	2930	63
80-40-7-2.2	80	40	7	2.2	1420	52
80-43-13-3	80	43	13	3	2880	50
80-40-15-4	80	40	15	4	2890	57
80-65-25-7.5	80	65	25	7.5	2900	56
100-80-10-4	100	80	10	4	1440	62
100-110-10-5.5	100	110	10	5.5	1440	66
100-100-15-7.5	100	100	15	7.5	1440	67
100-85-20-7.5	100	85	20	7.5	1440	68
100-100-25-11	100	100	25	11	1460	65
100-100-30-15	100	100	30	15	1460	66
100-100-35-18.5	100	100	35	18.5	1470	65
125-130-15-11	125	130	15	11	1460	62
125-130-20-15	125	130	20	15	1460	63
150-145-9-7.5	150	145	9	7.5	1440	63
150-180-15-15	150	180	15	15	1460	65
150-180-20-18.5	150	180	20	18.5	1470	75
150-180-25-22	150	180	25	22	1470	76
150-130-30-22	150	130	30	22	1470	75
150-180-30-30	150	180	30	30	1470	73
150-200-30-37	150	200	30	37	1480	70
150-160-45-37	150	160	45	37	1450	65
200-300-7-11	200	300	7	11	970	73
200-250-11-15	200	250	11	15	970	74
200-400-10-22	200	400	10	22	1470	76
200-400-13-30	200	400	13	30	1470	73
200-250-15-18.5	200	250	15	18.5	1470	72
200-300-15-22	200	300	15	22	1470	73
200-250-22-30	200	250	22	30	1470	71
200-350-25-37	200	350	25	37	1480	75
200-380-28-45	200	380	28	45	1450	70
200-400-30-55	200	400	30	55	1480	70
200-350-40-75	200	350	40	75	1450	68
250-600-9-30	250	600	9	30	980	74
250-600-12-37	250	600	12	37	1480	78
250-600-15-45	250	600	15	45	1480	75
250-600-20-55	250	600	20	55	1480	73
250-600-25-75	250	600	25	75	1480	73
300-800-12-45	300	800	12	45	980	76
300-500-15-45	300	500	15	45	980	70
300-800-15-55	300	800	15	55	980	73
300-600-20-55	300	600	20	55	980	75
300-800-20-75	300	800	20	75	980	78
300-950-20-90	300	950	20	90	980	80
300-1000-25-110	300	1000	25	110	980	82
300-800-32-110	300	800	32	110	1450	76
350-1100-10-55	350	1100	10	55	980	84.5
350-1500-15-90	350	1500	15	90	980	82.5
350-1200-18-90	350	1200	18	90	980	83.1
350-1100-28-132	350	1100	28	132	740	83.2
350-1000-36-160	350	1000	36	160	740	78.5
400-1500-10-75	400	1500	10	75	980	821
400-2200-9-110	400	2200	9	110	980	80
400-2000-15-132	400	2000	15	132	740	85.5
400-1700-22-160	400	1700	22	160	740	82.1
400-1500-26-160	400	1500	26	160	740	83.5
400-1700-30-200	400	1700	30	200	740	83.5
400-1800-32-250	400	1800	32	250	740	82.1
400-1760-7.5-55	400	1760	7.5	55	580	82.3
500-2500-10-110	500	2500	10	110	740	82
500-2600-15-160	500	2600	15	160	740	83
500-3000-15-200	500	3000	15	200	740	82
500-2400-22-220	500	2400	22	220	740	84
500-4000-15-250	500	4000	15	250	980	84
500-2600-24-250	500	2600	24	250	740	82
600-3500-12-185	600	3500	12	185	740	85
